Роторно-пластинчатый насос ПН

Конструкция насосов ПН

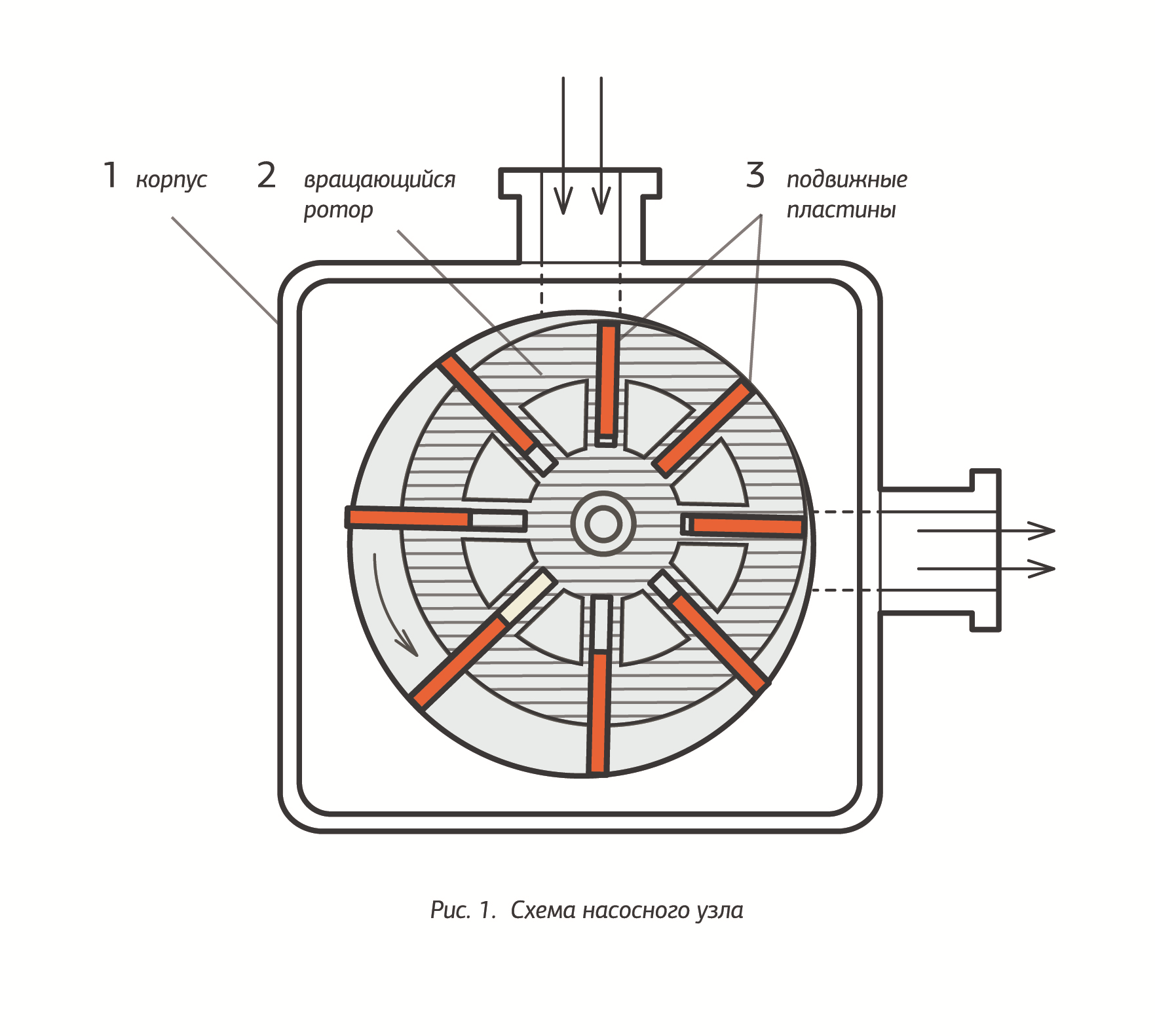

Как показано на Рис. 1, используется ротор со скользящими пластинами (лопатками), которые еще называют шиберами. Они через заборный патрубок втягивают жидкость, проходящую позади лопаток, в камеру насоса и перемещают к нагнетательному патрубку. Поскольку ротор расположен эксцентрично, то при его вращении пластины, упираясь одной стороной в эксцентрик, то входят в тело ротора, то выдвигаются из него. Каждая пластина, двигаясь по эксцентрику, механически и гидравлически проталкивает жидкость вперед.

Со стороны заборного патрубка создается разряжение, которое способствует  засасыванию новой порции жидкости.

В насосах ПН реализован принцип принудительного выдвижения лопаток при вращении по эксцентрику, что дает гарантированный выход лопаток из пазов и преодоление сопротивления вязкой среды. Эта отличительная от других роторно-пластинчатых насосов особенность позволяет использовать их для перекачки высоковязких продуктов, таких как битум, патока, клей и т.д.

Важно отметить, что износ лопаток в таких насосах не влияет на производительность, поскольку пока лопатки не износятся до длины Lmin, толкатель будет гарантированно прижимать их к рабочей поверхности эксцентрика. Это будет обеспечивать самовсасывание и стабильную подачу.

В зависимости от различных условий эксплуатации насосов ПН подбирается необходимое сочетание материалов основных узлов.

Материалы эксцентрика:

  • сталь 20;
  • сталь 45(термообработанная);
  • сталь12Х18Н10Т;
  • Д-16;
  • АМГ-6
  • оксафен, капролон, фторопласт.

Материалы лопаток:

  • сталь 20;
  • сталь 45;
  • сталь12Х18Н10Т;
  • Д-16;
  • АМГ-6
  • оксафен, капролон, фторопласт.

Материалы ротора:

  • сталь 40Х;
  • нержавеющая сталь 12Х18Н10Т.

Типовое применение материалов  при изготовлении рабочих деталей насоса.

Материал

Применение

Капролон

Нефть, Нефтепродукты, Битум, Масла, Клей ПВА

Фторопласт

Некоторые щелочи, некоторые кислоты, вязкие пищевые продукты, Патока

Д-16

Нефтепродукты, Масла

АМГ-6

Пищевые продукты

12Х18Н10Т, 12Х18Н9

Агрессивная химия, пищевые продукты

сталь 20,сталь 45 (возможно напыление карбидом кремния)

Абразивные смеси, агрессивная химия,  высоковязкие продукты



Отличительные особенности насосов ПН

К основным преимуществам насосов ПН относятся:

  • Ротор со скользящими пластинами (шиберами) обеспечивает высокую производительность и высокое давление (5-15 бар);
  • Способность самовсасывания с глубины 5 метров позволяет обеспечить работу на «сухом ходу» от 1 до 4 минут и предварительно не заполнять насос жидкостью;
  • Различное сочетание материалов для изготовления узлов насосов ПН значительно расширяет область применения;
  • Возможность перекачки вязких жидкостей с механическими примесями размерами не более 0,7 мм позволяет быть менее требовательными к чистоте перекачиваемых жидкостей;
  • Возможность внесения изменений в конструкцию насосов ПН в части расположения приемных и нагнетательных патрубков, типа приводного двигателя и т.д. позволяет удовлетворить самого требовательного клиента.
  • Простота конструкции обеспечивает надежную работу насосов ПН в течение длительного срока;
  • Низкая цена ремонта и обслуживания позволяет существенно сэкономить средства и время на обслуживание насосов ПН;
  • Применение торцевых уплотнений John Crane или AESSEAL существенно повышает надежность насосов ПН

Насос ремонтируется снятием крышки без размыкания трубопровода, лопатки вынимаются и вставляются вручную



Перекачиваемая жидкость

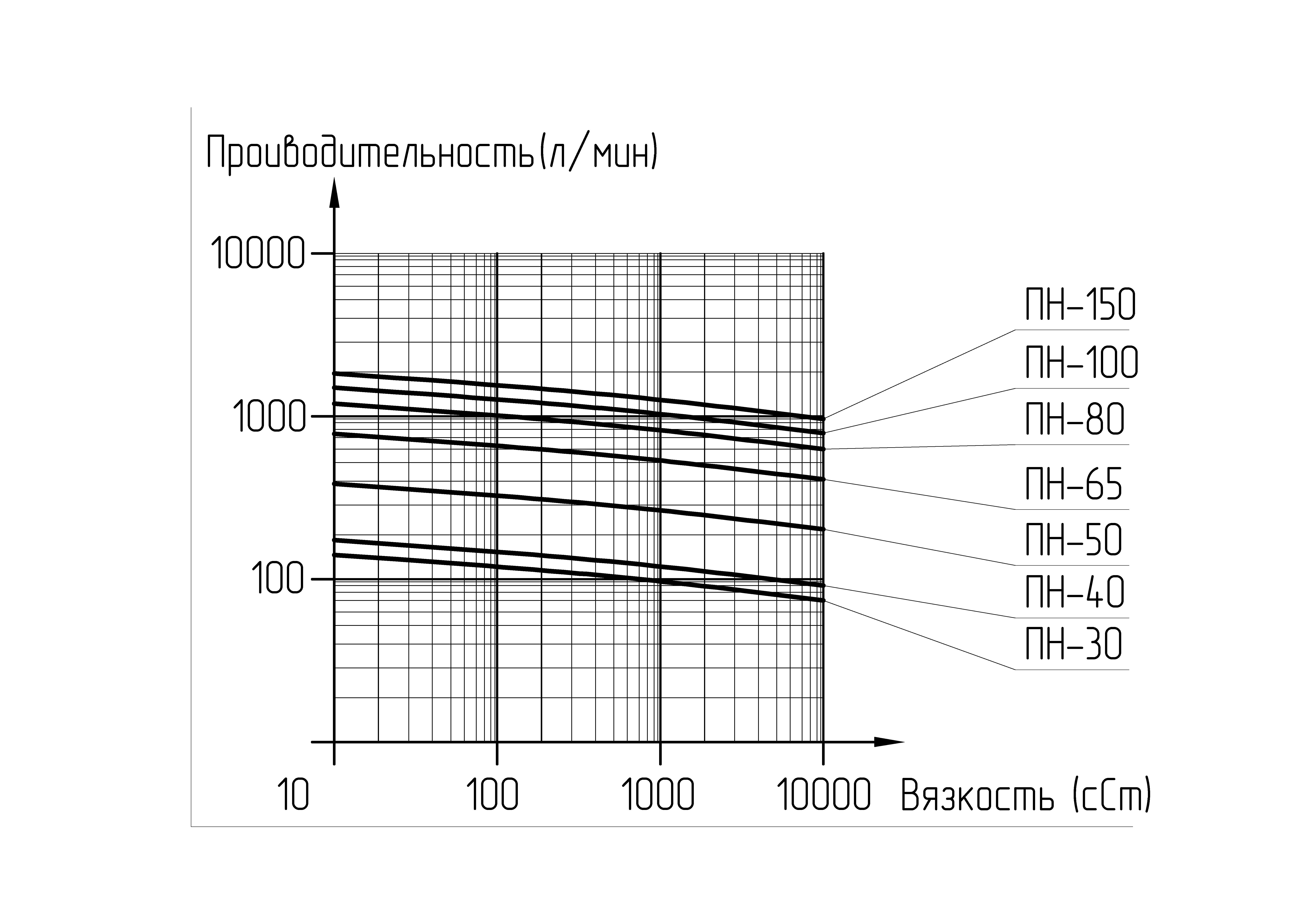

Вязкость перекачиваемой жидкости от 10 по 10000сСт. Температура перекачиваемой жидкости -40…90°С в стандартном исполнении, до 200°С в высокотемпературном исполнении. При перекачивании кристаллизующихся жидкостей, предусматривается возможность обогрева насосной части.



Насосы ПН используются в следующих отраслях промышленности:

  • Нефтехимическая промышленность (минеральное масло, сырая нефть, мазут, битум и т.д.);
  • Пищевая промышленность ( мед, майонез, патока, кетчуп, сгущенное молоко и т.д.);
  • Химическая промышленность (эпоксидные смолы, жидкое стекло, мастики, шпатлевки, клеи, краски, кислоты, растворители и т.д.).



Условные обозначения.

ПН-А/В-С-D-E(кВт)-F(об/мин)

ПН- пластинчатый насос,

А-диаметр входного и выходного патрубка,

В-производительность насоса по воде (м3/час),

С- указания об одинарном торцевом уплотнении – Э1; двойном торцевом уплотнении –Э; модификации с манжетой-М,

Далее данные по агрегатированию:

D-дополнительные опции, обозначаются буквами (Р-редуктор,А-абразивостойкое,Т-высокотемпературное исполнение, О –рубашка обогрева, П- пищевое исполнение, Н-исполнение полностью из нержавеющей стали,  В- взрывозащищенное исполнение)

Е- мощность двигателя,

F- частота вращения двигателя.



Технические характеристики:

Насос

Подача, м.куб в час     ( при частоте вращения 750/1000 об/мин.)

Давление, бар.   ( в зависимости от мощности двигателя)

Мощность двигателя, кВт

Частота вращения, об/мин

Возможные исполнения

ПН-30

4/6

6/10/15

3/4/5,5

750/1000

Понижающий редуктор

ПН-40

7/10

6/10/15

4/5,5/7,5

750/1000

Понижающий редуктор

ПН-50

18/25

6/10/15

7,5/11/15

750/1000

Понижающий редуктор

ПН-65

45/58

6/10/15

15/22/30

750/1000

Понижающий редуктор

ПН-80

65/78

6/10/15

18,5/30/37

750/1000

Понижающий редуктор

ПН-100

85/98

6/10/15

22/37/55

750/1000

Понижающий редуктор

ПН-150

120/140

6/10/15

37/55/75

750/1000

Понижающий редуктор

ПН-200

180/200

6/10/15

55/75/90

750/1000

Понижающий редуктор
